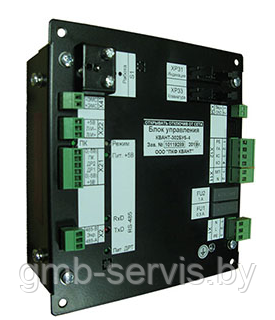

БЛОК УПРАВЛЕНИЯ КВАНТ-302БУ5
- В наличии
от 1 руб.
- +375 (29) 260-15-00
- +375 (25) 611-69-79viber
Блок предназначен для управления одним рукавом ТРК КВАНТ серии 100 и 200. Блок управления совместно с блоками индикации обеспечивает:
- обработку сигналов от датчика расхода топлива, датчика положения раздаточного крана;
- подсчёт и индикацию количества отпущенного топлива;
- управление клапаном снижения расхода, отсечным клапаном и магнитным пускателем насосного агрегата, управление электромеханическим суммарным счетчиком;
- выдачу счётных импульсов;
- обработку сигналов клавиатуры;
- настройку параметров с системы управления и клавиатуры;
- хранение параметров и значений суммарных счётчиков в энергонезависимой памяти;
- электронную юстировку ТРК;
- выдачу и отображение по запросу служебной информации.
Конструкция и схемотехника блока обеспечивает надежную работу и высокую помехозащищенность в диапазоне температур от минус 40°С до плюс 60°С.
Режимы управления, поддерживаемые блоком, и совместимые устройства управления приведены в таблице:
| Режим управления | Устройство управления |
| Интерфейсный | - Автоматизированная система управления на базе ПК с поддержкой протокола АЗТ2.0; - КУТРК ТОПАЗ-103МК1, САПСАН-4.1, ДОЗА-У.21 RS-485; - ПДУ ТОПАЗ-103М1, ТОПАЗ-103М2 |
| Импульсный | - КУТРК САПСАН-2.2, САПСАН-2.3, ТОПАЗ-103МК, ДОЗА-У.21; - ПДУ САПСАН-1.1, САПСАН-2.1, ТОПАЗ-103М, ДОЗА-У.21; |
| Ручной | Не требуется (ТРК включается при снятии раздаточного крана, выключается - при его установке) |
| Местный | Не требуется (доза задается с клавиатуры ТРК) |
В таблице ниже приведены модификации блока для работы с различными блоками индикации:
| Модификация БУ | Совместимый блок индикации | Описание блока индикации |
| Квант-302БУ5-1 | Квант-301БИ1 | ЖКИ, 3 строки |
| Квант-302БУ5-2 | Квант-301БИ2 | СДИ, 3 строки |
| Квант-302БУ5-3 | Квант-301БИ3 | ЖКИ, 1 строка (6 разрядов) |
| Квант-302БУ5-4 | Квант-301БИ4 | СДИ, 1 строка (6 разрядов) |
| Квант-302БУ5-5 | Квант-301БИ5 | ЖКИ, 1 строка (7 разрядов) |
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
| Дополнительный сервис | Установка, Сервисное обслуживание |
| Гарантийный срок | 6 мес |
- Цена: от 1 руб.
